工業検査／測定総合

・コネクタ検査–製品カタログ

BSが機械視覚ソフト開発プラットフォーム（ BS-InspectPro ）をベースに開発したコネクタ検査ソフトウェアです。　組み立てラインにおける異なる型式コネクタの不良品を高い精度で検出し、信頼性の高い検査を行えます。

産業用カメラで撮影した画像をリアルタイムでオンライン・/オフラインにて検査可能。自動/及び手動検査が可能。検査結果はサーバーの任意パスに保存可能。言語バージョンを自由に切り替え可能。ピンの数、歪み状況、ショートの有無を検出します。面積の範囲を設定して、コネクタのピンの開始端から終了端までの最小外接矩形を描きます。面積は設定された範囲より小さければ、ピンが歪んだと判断できます。全部の外接矩形の数を統計して、マーキングします。ピンの歪みは一定の範囲を超えるとショートが発生します。距離を判断、検出します。検出の結果はtxtファイルに記録して、保存、印刷が可能です。

ニードルベアリング針抜けと一般ベアリング欠陥検査を行います。

・ニードルベアリング針抜け検査：
生産ラインにおけるニードルベアリングは針抜けの有り無しを検査します。
生産ラインにおけるニードルベアリングに対して、ベアリングの設置方向が確認出来ないものの方向を検出し、自動で検査します。
検査機の応用範囲が広くなります。
・一般ベアリング欠陥検査：
生産ラインでの各種ベアリングの輪郭欠陥を検査して、ベアリングロット番号及び商標を検証します。
不良品の検出率は100％、良品検出率は99.5％です。

ディスプレイの画素欠点の検出と測定をします。
ディスプレイの画素欠点が出たか否かを検査します。
画素欠点の位置を検査し、数を統計します。

・LCDは通電の状態で、全明、グレースケール、全暗（黒色）の3種類の状態でディスプレイの画素欠点の有無を検査します。
また、画素欠点の位置を検査し、数を統計します。
・信号を出力する時OK又はNGを表示します。
検査レポートも印刷できます（レポートにLCD画像を９グリッドで表示しますので、ソフトは画素欠点があるグリッドを標識します）。
・検査精度：初回検出率は50‰で、不良品検出率（不正確率）は3％です。
・検査時間：検査と結果出力は5秒以内に完了します。

・ヒューズ検査–製品カタログ

ヒューズ外部の錫溢れ、ガラス体内部の糸材及び可溶体の欠陥を検査します（錫ボールのオフセット、可溶体壁付き、錫ボールの数、サイズは要求に合っているかどうかを判別します）

・必要なヒューズの検査項目を入力して、ヒューズ欠陥の種類を検査します。
Blob方法でヒューズの最小外接距を確定し、妨害部分を自動的に削除します。
・ガラス体内部の様々な欠陥に対し必要な検査項目に対応し、リアルタイムに監視します。
検出結果はtxtファイルに保存し、印刷も可能です。
・検出完了時間：検査循環と結果の判定は15枚/秒以内に設定されています。

キャップ検査はキャップ表面の瑕、汚れ、斑の検査、キャップ裏面金属リングの円度の検査、エッジに破損の有無の検査、キャップの中心に位置するプラスチックフィクスチャが中心にあるか否かの検査をします。

・キャップの外エッジを検査：
凸包性でエッジに破損の有無を判断します。
真ん中のプラスチックフィクスチャの円形度を精査して、同心円であるか判断します。
・検査スピード：1500枚／分の検査スピードです。

画像アルゴリズムを利用し製品から指定された位置までのX,Y移動量を自動的に計算して、プラットフォームの動きを制御することにより、正確な位置づけをします。

・マシンビジョン–総合

インタフェースの操作が簡単で、分かりやすく、データがリアルタイム表示できます。
ソフトアルゴリズムは自社開発で、拡張性が強く、二次の開発が可能です。
PCプラットフォーム、視覚ソフトウェアプラットフォームのティーチングで、その他の機能を拡大します。
さまざまな現場で使用できます。

・精密なアルゴリズムのキャリブレーション：実際の長さをキャリブレーションし、アルゴリズムを用いて画像から計測係数を取得します。
・テンプレートのロードを精密に位置づけるため、テンプレートを選択します。
・Mark認識：選択されたテンプレートにより、Markの特長を認識します。
・Mark検出：Markを認識し、その情報を取得します。
・Mark移動：アルゴリズムにより、その情報を取得し、外部制御プラットフォームへ転送して、制御プラットフォームを目標位置に移します。
・目標位置づけ：上記のような正確な動作により、目標位置づけを完了します。

ネジから自動車部品まで幅広く被検物を正確・簡単に外観検査・寸法計測する平行光系測定システムです。

・マシンビジョン–総合
・VisionStrong MeasurePro–製品カタログ

画像計測ソフトウェアは工業画像の長さ、面積等の測定のために使用される工業用計測ソフトウェアです。Bmp 、jpg、tifフォーマットの画像、データのエクスポート（Word、Excel、txtにエクスポート）、画像保存（画像に計測ラインと計測データ付き）、計測結果の印刷などもサポートします。

・拡散バックライトに較べ、正確なLEDの平行光による被検体の外観・寸法検査が可能です。
・標準ラインアップで直径φ16mmからφ300mmまでの被検物に対応可能です。
・平行LED光源・ディテクタレンズ・ソフトウェア・クランピング全てのシステムを提供します。
・ワークを置くだけで検査や計測が可能です。
・それぞれのニーズに応える特注システムにも対応します。

EPD検査ソフトはEPDを研究対象にして、あらゆる角度から取得した実物を分析し、製品中の欠陥分類、発生した位置を検査、マークします。EPD外観の各部分に様々な不良現象があり、実際検査の需要により、各部分を分けて検査をする必要があります。画像処理角度からすべての欠陥は色収差の欠陥、輪郭の欠陥、認識の欠陥の三種類に分けています。

組立てラインにおけるアンプル瓶中で液体の不純物を検査するソフトです。機械視覚ソフト開発キット（ImageCore）をベースに完成されました。液体の不純物の具体的な位置を特定し、数を検出して、詳しい検査結果を記録します。アンプル瓶中の不純物を検出し、高い検出精度で、安定した検査が行えます。

Ｂｌｏｂ法でコネクタ最小接矩形を確定し、自動で阻害要因を削除します。同じ方法で各ピンをロックし、数の統計を行います。投影法でピン間の距離を測定し、ピンの歪みの有る無しを判定します。検査結果はｔｘｔファイルに保存し、プリントアウト可能です。（検査時間は15枚／秒以内）

コネクタ開口が隣の長方形板に重なり合わせられるか、コネクタの中心位置が合格範囲に入っているかの検査等を行います。検査結果はｔｘｔファイルに保存し、プリントアウト可能です。（不良品検出率100%）

面積の範囲を設定し、コネクタのピンの開始端から終了端までの最小外接矩形を描画し、同面積は設定された範囲より小さければ、ピンの歪みと判定します。全ての外接矩形の数を統計し、マーキングします。ピンの歪みは一定の範囲を超えるとショートが発生します。距離を判断し、検出します。検出の結果はtxtファイルに記録しプリントアウト可能です。

リングピンの平滑度、コプラナリティ、ピッチ均一性、ショートが発生するかを検出します。矩形コネクタに対して、Blob法で最小外接矩形を検出し、コネクタ長さと幅を測定します。トラバーサル法でピンの数を統計します。針の最大と最小の長さと幅を測定し、ピッチの均一性、ショートの発生を検査します。検査結果はOK信号またはNG信号として出力、プリントアウト可能です。

針状コネクタは画像をロックし校正します。ピンの数を測定し、平滑度、コプラナリティ、ピッチの均一性、ショートの有無を検出します。検査結果をOK信号または、NG信号として出力、プリントアウト可能です。

・工業測定–総合

新型USBコネクタのインタフェース部分における銅のシートの反りを検出します。

分類補足：工業オンライン計測

ビットストロングが独自に開発したアルゴリズムOCRエンジンを採用することで高速、高精度の文字認識を低コストで実現することが可能になります。
ドキュメント上の文字を認識するだけでなく、さまざまなオブジェクトの文字を認識することが可能です。
付属DLLライブラリを用いて、応用アプリケーションを容易に構築することができます。
OCR通用、銀行カードOCR認識、コンテナーOCR認識、銘板OCR認識等の機能があります。

・基本機能：信頼性が高くロバストな認識、未登録フォントへの学習機能も充実、文字の歪補正が可能
・オプション機能：車両ナンバープレートなど、特定した漢字、フリガナなどの認識

・銘板検査 機能と応用範囲：
（1）銘板の印刷検査は傾きや再印刷等の外観不良の有無か検出できます。
（2）銘板の印刷検査は注文書と同一番号であるか検査します。
（3）様々な銘板の検査が可能です。

・カード業界におけるカードセットのプロセス品質の検査システムです。
当設備はマシンビジョン検出方法によりカード品質のオンライン検査を行い、カード生産中に発生する印刷不良、番号間違い、パンチング位置、オフセットなどの問題について、手動検出の欠点を解決します。
カード出荷の品質を向上するために、業界は手動検出方法から画像処理技術に移行しつつあります（※開発当時）。

コンテナー検査システムはコンテナーに印刷された文字の認識を支援するものです。
本ソフトはコンテナーに印刷されたキャラクターを高速に認識でき、インストールも操作も簡単で、実用性に富むソフトウェアです。

■VisionStrong OCRPro：応用実例–札キャラクタ認識

札シリアルナンバーキャラクタのサイズ/水平位置が一致せず、キャラクタの多様性/類似性があるため、札シリアルナンバーキャラクタの認識が困難となります。
札キャラクタ認識システムはこれらの問題を解決して、正確に札のキャラクタを認識します。

ロール上に巻かれた紙の表面の文字の読み取りを行います。

ペットボトルなどに印刷された、ドットで構成された英数字を判別します。瓶の表面に印刷された文字認識も可能です。

高画質画像と専門的なアルゴリズムを利用し、標準画像をマスターとし、インポートされた検査される画像とマッチングをします。
検査される画像とマスター画像を比較し違う箇所が見つかると、不合格と判定します。

・外観検査（欠陥、異物、汚れ、文字かけ）
・文字検査（文字つぶれ、インクとび、印字位置、文字校正）
・サイズ検査

・紙、印刷–総合
・印刷検査システム製品カタログ

印刷の品質を精密検査：プリンタ出力した印刷物に対して従来の目視検査判定に代わって、画像処理を用いて定量的に評価・判定する測定ソフトウェアです。本システムは検査項目毎に計測範囲も変更でき、各検査項目について判定基準値（しきい値）の調整が可能です。

・用紙様式を複数登録でき、わかりやすいGUIによる簡単な操作で多種類の検査を行えます。
・検査項目毎に計測範囲も変更できます。
・各検査項目について判定基準値（しきい値）の調整が可能です。
・お客様の判定基準に合わせて、判定項目を自由に変更、追加できます。
・検査対象全１３項目：
白斑点、黒斑点、縦すじ、横すじ、ＬＥＤ（粒子サイズ）ドラムピッチ、しみ、キズ、端部よごれ、グレイニネスピッチバリエーション、かぶり、残像

Visionstrong MonitorPro（ビデオ監視システム）はTCP/IPプロトコル多重チャンネルにより、リアルタイムに監視し、最大25チャンネルのシステムとカメラにリンクします。
チャンネルごとに対応したカメラを通して直ちにビデオアラームを取得、または、ある時間帯に録画したビデオのビデオアラームを取得します。
このシステムは長距離ビデオ監視に適し、様々な場面のビデオのニーズに応じます。インターフェースが簡潔なので、ハードウェアのリンクや操作が簡単です。

・Visionstrong MonitorPro製品カタログ

・ビデオ時間のカスタマイズが可能です。
・ソフトによりカメラが捕獲のエリアを制作、移動するとシステムがアラームする。
・定時起動、定時シャットダウン、自動再起動、音声トランシーバーなどの細部機能が設定可能。
・キャプチャー画像を放送、順番に放送が可能です。
・自動的に監視、監視アラーム機能が可能です。
・カメラのコントライスと、グレースケール、白黒度に設定する。
・マウスを動かすと、雲台の回り、レンズの増幅縮小が自動制御です。

・ビデオ監視：フルスクリーン、スクリーンロック、パトロール監視、前ページ、次ページ。
・画面切替：マルチ画面表示、画面数最大25画面
・遠隔端末：JPGとストリーミングメディァ閲覧に対応する
・録画：デフォルトで立ち上がると自動録画する。音声録画に対応する。
・自由雲台：画面一部をドラッグすると拡大/縮小できる。
・ユーザー管理：権限設定できる。
・画質調整：明度、コントラスト、色合いが調整できる。
・画面名、日時表示：色及び位置が調整できる。
・探知機能：自動探知、定時探知
・システム設定：録画プロパティ、定時録画、アラーム などの設定ができる。
・日常及びシステムログ：ソフト操作履歴、画面異常履歴、画面スナップショット履歴、交替履歴、ログクエリ、ビデオ再生、マウスクリック率、ハードウェア異常などが含まれている。

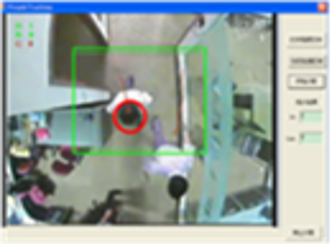

来店客数統計：スーパー来店客数統計、又は他の人数統計シーンで使われる分析システムです。
現在最も先進的な人数認識アルゴリズム（※開発当時）を採用して、精確に出入り口の人数カウントと人群れ移動方向情報の提供ができます。
ユーザーの必要に応じて、１つ又は複数の出入り口の監視、一方向又は双方向の人群れ移動情報の統計ができます。

最新の人数認識アルゴリズム（※開発当時）を採用して、人間であるか正確に認識可能です。
・大人、子供、帽子を着用している場合でも、情報が正確に認識可能です。
・カウント正確率が97％に達します
・操作が簡単で便利、画面簡潔、機能集中
・実績例：
チェーン業界来店客数統計、観光業界観光客数統計、商業界来店客数統計、交通ソリューション

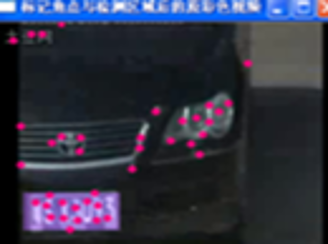

ナンバープレート認識システムはビデオで車が出るフレームに対してナンバープレート位置づけを行い、自社OCR画像処理ライブラリを利用して、文字を分割、抽出します。正しくナンバープレートの位置を確認し、ナンバーを認識できます。

・ナンバープレート位置づけ機能：素早く自動でナンバープレートの位置を正しく確認できます。
・文字分割機能：文字列を自動でナンバープレートから分割します。
・文字認識機能：自動でナンバープレートの番号をエクスポートできます。

・ビデオキーフレーム抽出、検索システム製品カタログ

長時間カメラ撮影したAVI映像から要約映像ファイルを作成するソフトウェアです。キーフレーム抽出、画像・映像の簡易検索が行えます。

・長時間録画した動画データから自動設定／手動でダイジェスト的な短時間要約映像を作成
・煽る動画を検出し、要約映像に編集します。
・抽出したフレームの時間軸を保存し、長時間録画動画中の同様のシーンの再現位置をすべて記憶します。
・各フレームの特徴を抽出し、差異があるフレームのみを連結します。
・要約映像の長さはユーザーの設定で自由に変更できます。
・キーフレーム抽出機能を有し、長時間録画した動画データのキーフレーム画像から誰でも簡単にドラッグ＆ドロップでスムーズに長時間録画映像／要約映像の検索が行えます。

■動的目標の追跡

顔検出：
顔位置づけシステムに使用可能です。
顔を捕まえて、トリミングしてライブラリに保存できます。
カメラの顔位置づけ機能に使われて、撮影角度をよりよく調整できます。

・特別な人群れの顔認識：特別な人群れの顔の画像データをストレージして認識アルゴリズムに使用します。セキュリティやデパートなどに応用できます。
・スーパーで泥棒を監視します。
・動的目標の追跡：物を置いたまま離れる、人が一箇所に集まるなど、異常行為の分析が可能です。
・VIP顧客の入店を店長に知らせる
・入口取り締まり勤怠考査：会社社員顔ライブラリに基づく入口勤怠考査システムです。社員の顔を撮影して、検出を行い、ライブラリの顔写真と比べて、会社の社員であるか認識できます。
顔の特徴を分析してID識別の根拠にし、正確な社員通権限/勤怠考査情報を提供します。
・登録機能：録画したビデオ、またはカメラのビデオから実際に認識待ちの顔を登録します（人数が少ない場合、顔毎のそれぞれの表情を登録することが可能です）。
・認識機能：録画したビデオから実際に登録済みの顔を認識できます。

・検査系、３D–総合
・Stream IT製品カタログ①
・Stream IT製品カタログ②
・Stream IT–導入の効果、システム概要説明資料

いつでも見たいときに誰でも「ビデオ映像」を閲覧できることはビデオ映像ライブラリーの重要な要素です。
しかし、タイトル管理や日付管理など多くの作業が伴う「ビデオ映像の整理・保管」は、一目で分類できるスチール写真などの整理と異なり、煩雑な作業となります。
【ストリーム・イット】は、「ビデオ映像」の管理や保管作業が不要な上、「ビデオ映像」をみんなで共有して、誰もが見たいときに見たい画像を閲覧できる画期的な環境を提供することを可能にしました。

・ビデオ画像をみんなで共有
・教育施設の授業支援
・ビデオの管理・保管が不要.
・WindowsMediaフォーマットに完全対応
・複数の管理者によるサイト運営が可能
・簡単操作でビデオ・オンデマンド（VOD）機能を実現
・ビデオオンデマンド、ライブ放送、Eラーニング（Web）連携
・EasySystemで動画の作成・管理・配信を支援 手軽なコンテンツの管理と簡単な配信方法の選択失敗の少ないファイルのデジタル化と設定不要な変換

・ImageVideoLib製品カタログ

開発者向け動画再生・編集ライブラリ！Imaging Video Libは、Windows Media Player ActiveXコントロールの機構を踏まえて、更に独自の機能が強化された動画再生ライブラリです。
Windows Media Player等の動画生成機能を独自のアプリケーションに容易に組み込むことが可能で、元画像と処理画像の比較再生や動画へのマーカー表示等、従来のソフトウェアでは実現が難しかった機能を実現しています。

・対応フォーマット：AVI、WMV、MPEG-1/2
・ムービーコントロール：再生、停止、一時停止、巻き戻し、早送り、巻き戻し再生、早送り再生、コマ送り、コマ戻し、指定フレーム間の再生、可変速再生等。
・フレーム取得：再生中のビデオフレームの取得（WindowsDIBフォーマット）。
・フレームの保存：BMP、JPEGで保存可能。
・動画ズーミング：指定エリアをズーミングして動画再生が可能。
・静止画のオーバーレイ：静止画や文字情報を動画にオーバーレイ表示可能。
・複数動画の同時再生：複数動画の再生が可能。

赤外線カメラの熱画像をシームレスに保存・測定・監視・警報赤外線カメラサーモグラフィー監視システムのドイツAutomation Technology社のIrMonitorで高速に取り込んだ熱画像をシームレスに保存・測定・監視・警報。

・VisionStrong IrMonitor製品カタログ

・燃料庫の火災早期発見システム
・ベルトコンベアの火災探知システム
・船舶の監視システム
・製鉄所の炉の温度監視システム
・パイプラインの液漏れ監視システム
・製油所の炎監視システム

■実績事例

・ベルトコンベアの火災探知システム：
全長１ｋｍのベルトコンベアを２８台の赤外線カメラで３分おきに撮影し、ベルトコンベアが８０℃以上の場合警報を発生するシステム。
・製鉄所の炉の温度監視システム：
１５００℃以上製鉄所のレードル（取り鍋）を赤外線カメラ４台で撮影し、寿命を予測して警報を発生するシステム。

・RPU・CTUによるカメラ制御
・測定温度によるしきい値判定機能
・２４時間監視による警報機能にも対応
・複数の赤外線カメラ接続インターフェイス
・可動式カメラのジョイスティック制御
・赤外線画像の温度測定機能
・画像・温度の保存機能
・測定温度のしきい値による警報判定
・温度表示色のカラーパレット変更機能
・インターネット・イントラネット対応
・２４時間稼動機能
・コンピュータによるシステム監視・プロセス制御
・ジョイスティックやタッチパネルによる操作

・Thermo-Analyzer製品カタログ

赤外線の熱画像分析ソフトウェアはIrsystemをサポートし、thermacam(tm)sc640で熱画像や温度データが高速に取込み、完全保存、出力と分析ができます。

・プラグ及び放映サポート、GUIで簡単に操作
・測定温度による合格判定
・一フレーム、多フレームを得ることができ、プレーバックサポート
・分析目標がツールバーを創建することに使用
・ツール作成：
測定点 (最大20個) 、測定線 (最大20本) 、測量範囲（長方形、円形、多角形／最大20個）等温線
・温度閾値測定により合格かどうかを断定
・測定値のcsvファイルを出力

・ThermoMicroscope製品カタログ

グローバルNo.1のFLIR System社製の赤外線カメラを使用し、超微小試料の温度測定が可能。非破壊・非接触検査が可能であり、用途としては工業関連（シリコンウェハの内部観察、基板の配線検査）があります。

・赤外線検査ビューアーがFLIR社のA320赤外線カメラを使用してモニターを表示する。
指定するアラーム温度で、リアルタイムに全画面を監視する。

・赤外線カメラを使用
・豊富な出力機能
・温度プロファイルＣＳＶ出力
・温度トレンドグラフ（時系列）
・温度データヒストグラム
・赤外線では確認しにくい試料のNG箇所を可視化表示 (オプション)
・ステージが自動で移動
・可視波長のカメラで撮像
・目視ができる画像で確認可能
・スポット、ライン、エリア測定（各々最大20個）
・測定項目：最高温度、最低温度、平均温度、温度分布、標準偏差など。
・時系列変化に応じたリアルタイム解析が可能です。
・寸法測定：スケールバーの表示と測定試料の寸法測定が可能です。
・熱画像のリアルタイムモニタ表示　・リアルタイムで熱画像をモニター表示します。
・フィルタ処理：熱画像のノイズ除去、コントラスト調整が可能です。
・出力機能：測定値のCSV出力が可能です。

赤外線検査ビューアーがFLIR社のA320赤外線カメラを使用してモニターを表示する。指定するアラーム温度で、リアルタイムに全画面を監視する。

・カメラの遠隔コントロール、多様なアラーム設定が可能。

試液が入っているかどうか目視では確認困難なプレートを赤外線カメラで撮影し、温度差によりセル毎に試液が入っているかどうかをチェックするシステム。

ビットストロングの自動フォーカス方法は、フォーカス画像が精度良く正確に見つけられます。

テスト画像枚数とテスト条件を変更し、評価値が最高である画像に着目し、局部極値にキャッチされず、動作時間も速く、標準で0.5s以内に制御されます。テスト画像が増加した場合、処理時間は若干長くなります。

プログラムテストプラットフォーム：AMD Athlon(tm)64 Processor 3200+ 2.01GHz、1.0G、VC6.0

・Multifocus製品カタログ

複数個所にフォーカスを合わせて画像を合成するマルチフォーカスの技術が可能です。複数のオブジェクトを撮影するとき、それぞれのオブジェクトにフォーカスを合わせて一枚ずつの写真を撮り、複数枚の画像を得ます。
画像毎の焦点が異なるので、焦点の合った部分だけがはっきり見えます。
このような、「一部だけがはっきり見える画像」を「一枚の全ての領域で焦点の合った画像に合成」することをフォーカス合成といいます。

・歪み補正機能
・画像連結：重なりを持つ複数枚の画像を一枚の画像に連結します。

・ダイナミックレンジ
応用領域：映画、特殊効果、3D 作品、一部のハイエンド写真

ハイダイナミックレンジ（HDR: High Dynamic Range）画像によって、視覚的な世界の全ダイナミックレンジを再現できる可能性が開かれます。現実世界の輝度の値は比例して表現され、HDR 画像に保存されるので、HDR 画像の露光量を調整するのは、現実世界の光景を撮影するときに露光を調整するのと同じような操作です。この機能を使用すれば、ぼかしなど、自然に見える現実世界の照明効果を作成できます。

重なりを持つ複数枚の画像を一枚の画像に繋ぎ合わせる技術です。

・マルチフォーカスを初め、歪み補正、画像連結など各分野にて培った柔軟な画像合成を行うことが可能になります。
・ノイズ除去：
カメラや顕微鏡、X線などで撮影を行った画像に入ってしまったノイズを除去します。

ImageStationSuperSliderは水平方向または垂直方向で一部重なっている画像を繋ぎ合わせることが出来ます。特に同倍率の顕微鏡で輝度ムラと見える隣接の2フレームの画像に対して優れた繋ぎ合わせの性能を発揮します。

顕微鏡画像繋ぎ合わせと提携して動作する。
サムネイル画像上にマウスを移動すると、右側には選択したエリアのパノラマを表示する。
拡大または縮小されたウィンドウをマウスでクリックすることで、パノラマの拡大、縮小を実現する。
「ImageInfoDialog」ウィンドウにより、画像の基本的な情報を表示することができる。
・前処理：
繋ぎ合わせる2枚のカラー画像に対してグレースケール変換やエッジ抽出の処理を行なうことで、最も情報に富む領域を取得してマッチングポイントとする。
・関与性マッチング：このような画像の特徴から、情報関与性アルゴリズムによってマッチングする位置を確定する。このような位置決めは、関与性が改善された快速位置決め方法を用いる。
・画像合成：
加重高速合成方法の採択によって合成の効率が大いに高められ、繋ぎ合わせ時間が削減される。
・画像繋ぎ合わせ：
繋ぎ合わせのプロセスは、切断した左の画像、切断した右の画像、及び合成画像の三つの画像によってシームレスな繋ぎ合わせを実現する。

本ソフトウェアは回転、拡大・縮小、輝度変化のある画像の繋ぎ合せに対して良好な効果を示しました。

・ビデオ抽出撮影した海洋のビデオ画像を抽出する（例：4秒毎に1枚抽出）
・画像繋ぎ合わせSIFT特徴に基づいて全ての画像の特徴点及びkd木の情報を計算、保存する。
最短経路方法を用いて各画像と参考画像との変化マトリックスを計算することによって、対象画像のスペースを算出する。
繋ぎ合せ始め、繋ぎ合せた結果をメモリからディスクに書き込む。
・繋ぎ合せた画像を合成する。

瓶の全周に沿って撮影し、円筒形の画像を全部で8枚撮影します。SIFT特徴を用いて特徴点を検出し、マッチング及び繋ぎ合わせを行います。

魚眼画像を展開画像に補正することができる。つまり、曲面画像から普通の画像に変換することである。

入力した魚眼レンズの最大視角、透視角度、出力画像の高さ及び幅などのパラメーターによって、正確に画像の中心点を取得し、画像を展開する。

このソフトウェアはワーク表面の微小な高さの測定を目的とします。干渉縞微小高さ測定装置を用いて写真を撮影し、画像処理によってワーク表面の段差を求め、この段差を解析することで、当ワークの表面の平坦さを算出することが出来ます。

画像計測、画像処理に欠かすことができない技術である、レンズの歪みの補正が出来ます。
