システム構成例

監視カメラのシステム構成例

・ 目次
▼基本構成
▼応用構成

基本構成

基本構成 (1)
監視カメラを購入後、ノートパソコンで初期設定を実施

・ 監視カメラとノートパソコンを LAN ケーブルで接続
     (ローカルネットワーク)

基本構成 (2)
NVR を購入後、NVR で監視カメラの初期設定を実施

・ 複数の監視カメラと NVR を LAN ケーブルで接続
     (ローカルネットワーク)

・ LAN ケーブルで、NVR に監視カメラとパソコンを接続する場合は、赤枠内の空いているポートに接続します。
    ※ 赤枠以外の場所には、LAN ケーブルを接続しないでください。

・ 監視カメラの IP アドレス(初期設定)は、「192.168.1.64」ですが、NVR に監視カメラを接続すると DNS 自動取得機能により、
     IP アドレスが自動的に割り振られるため、監視カメラの IP アドレスが「192.168.254.XX」に変更されます。

基本構成 (3)
HUB 経由による複数の監視カメラと NVR の接続

・ 複数の監視カメラと NVR を HUB 経由で接続
     (ローカルネットワーク)

・ LAN ケーブルで、NVR に HUB を接続する場合は、赤枠内の空いているポートに接続します。
    ※ 赤枠以外の場所には、LAN ケーブルを接続しないでください。

基本構成 (4)

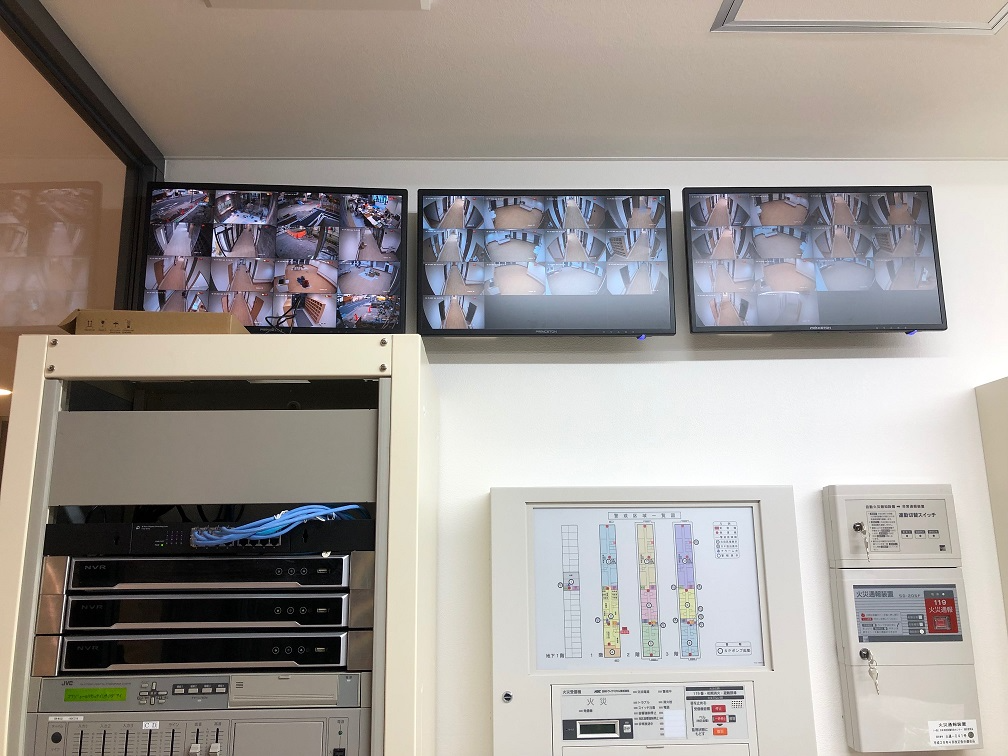

各拠点に設置されている監視カメラの映像を監視室で一括管理

応用構成

応用構成 (1)
自宅に設置されている監視カメラの映像をスマートフォンで確認

・ 監視カメラとスマートフォンをリモートで接続
     (インターネット回線)

応用構成 (2)
スマートフォンからの遠隔操作により、監視カメラの設定やメンテナンスを実施

高応用構成 (1)
自作の専用アプリケーションを使用して、顔認証のスケジュール管理を実施

・ 監視カメラとデスクトップパソコン、スマートフォンをローカルネットワークとインターネット回線の両方で接続
     (ローカルネットワークとインターネット回線の併用)

高応用構成 (2)
インターネット回線経由で、自作の専用アプリケーションを使用して、顔認証のスケジュール管理を実施

・ 監視カメラとデスクトップパソコン、スマートフォンをリモートで接続
     (インターネット回線)
